标准齿轮线割 2D 出图 · 88 元一张
把齿轮类型、模数、齿数、内孔告诉我们就行。在线付款 → 自动弹出参数表 → 36~120 小时内出图 → 凭订单号自己下载，DXF 直接进线切割机床，PDF 打印看牙形。
下几张图纸就填几套参数，几套规格都一样的可以照抄，不用一格一格重填。
不用等报价、不用加微信、不用来回扯皮，小单也当场开工。
这些齿轮的 2D 线割图，都能出
线切割要的是一张闭合的轮廓图，不是三维模型。你把规格报过来，我们按标准齿形算好，出一张能直接上机的图。
直齿圆柱齿轮
最常用的一类。模数、齿数、压力角报过来即可成图，齿形按标准渐开线生成，内孔与键槽一并画上，一张图就能下料。
斜齿圆柱齿轮
需要额外给螺旋角 β。2D 图按端面齿形绘制，参数表里标清 β 与法向模数，走丝方向对齐端面轮廓，切割出来就是你要的齿形。
内齿圈 / 内齿轮
整体淬火后没法滚齿，内齿基本都靠线割。给模数、齿数、外圆或内孔，出内齿轮廓图，齿根同样按 0.3×模数 留过渡圆角。
齿条
给模数、压力角、齿数与总长，出直齿条 2D 图，齿距累积误差与端面基准都标出来，拼接多段时对得上。
锥齿轮（大端齿形）
锥齿是三维齿面，线割切不出整齿，但做大端面齿形轮廓、电极或检验样板是常用做法。提供大端模数、齿数、节锥角即能出。
不止线切割能用
交付的是标准 DXF 轮廓线。激光切割、水刀、等离子、电火花成型、CNC 铣外轮廓，都是同一份文件直接读。
按张计价，价格和出图时间都写在这儿
一张图 = 一个齿轮零件。同一个齿轮的多个视图、剖面、参数表都在这一张里，不另计费。下单页会实时算出总价，付款前先看清楚再付。
单价（按同批总张数）
| 1 – 19 张 | 88 元 / 张 |
|---|---|
| 20 – 50 张 | 80 元 / 张 |
| 51 张以上 | 75 元 / 张 |
| 加急服务 | 单价 ×2，出图时间 ÷2 |
标准出图时间
| 1 – 8 张 | 36 小时内 |
|---|---|
| 9 – 20 张 | 72 小时内 |
| 21 – 40 张 | 120 小时内 |
| 41 张以上 | 时间详谈，下单后我们联系你确认排期 |
几张图怎么算，说清楚
- 一个齿轮算一张图。同一齿轮的主视图、剖视、局部放大、参数表全部包含在内，不拆分计费。
- 同一批多个齿轮不拆单。按下单总张数套单价，10 个齿轮一次下就是 10 张的量，单价按总张数走。
- 总价付款前就能看见。下单页输入数量、勾选加急，单价、合计、出图时间同时刷新，不存在"付完再说"。
- 加急最多支持 50 张以内。超过 50 张的批单排产时间压不下去，只能详谈，但单价照旧按档位走。
- 出图时间从参数提交完整后起算。参数缺项我们会先联系你补齐，补齐之前不计时。
- 付款方式：支付宝或微信扫码，金额与订单号自动带好、不用手输。对公转账、大额批量单在下单页选「联系客服」，会给出客服收款码，我们人工确认后即刻开工。
已经算好的例子
10 张：88 元 × 10 = 880 元，36 小时内交图。
20 张：80 元 × 20 = 1600 元，72 小时内交图。
20 张加急：160 元 × 20 = 3200 元，36 小时内交图。
60 张：75 元 × 60 = 4500 元，时间详谈。
图上画什么、标什么
目标是线切割师傅拿到图就能上机，不用再回头问你一句。这是"能用的图"和"随便画一张"的区别。
- 齿形轮廓：按标准渐开线方程生成，不是随手画个"看起来像齿轮"的形状
- 齿根过渡圆角：按 0.3 × 模数 留过渡，走丝到齿根不啃刀、不留尖角应力集中点
- 内孔与键槽：键槽按 GB/T 1095 标准规格取宽×深，配合公差直接写在图上
- 三圆标注：齿顶圆 da、分度圆 d、齿根圆 df 的直径与偏差
- 中心线与基准：点划线中心线、端面基准，方便找正与装夹
- 参数表：模数 / 齿数 / 压力角 / 变位系数 / 螺旋角 / 精度等级，一栏到底
- 标题栏：图号（带订单号）、比例、单位、材料、热处理、数量
需要标齿厚控制方式（分度圆弦齿厚或公法线长度）、齿圈径向跳动、端面跳动时，在备注里写一句，我们一并标上。
能做的参数范围
| 模数 m | 0.5 – 10（更大可议） |
|---|---|
| 齿数 z | 8 – 200 齿 |
| 压力角 α | 标准 20°，可做 14.5° / 25° |
| 变位系数 x | -0.5 – +1.0 |
| 螺旋角 β | 直齿 0°，斜齿 8° – 25° |
| 齿宽 b | 5 – 120 mm（图面标注用） |
| 内孔 φ | 按你给的尺寸画，含键槽 |
| 精度等级 | GB/T 10095 6 – 9 级（图面标注） |
| 单位与格式 | mm（1:1 实数）· DXF + PDF |
| 常用材料 | 45 钢 / 40Cr / 20CrMnTi / 304 / 黄铜 / 铝 |
你下单之后，会拿到这几样
不是一张截图，也不是让你自己再转格式。拿到手就能开工，也能留档。
DXF 线割图
单位 mm、1:1 实数不缩放，轮廓闭合、无重线、无断点，图层按轮廓 / 中心线 / 标注分好。快走丝、慢走丝、电火花成型、激光切割的编程软件都能直接导入。
PDF 核对图
A3 幅面的打印版，带尺寸标注、齿轮参数表与标准标题栏。打印出来跟车间交代要求、签核留档、发给客户确认，都用这一份。
齿轮参数表
模数、齿数、压力角、变位系数、齿顶圆 / 分度圆 / 齿根圆直径、齿厚控制方式与偏差，一页纸把规格说清，以后返单直接照着下。
可追溯的图号
每张图带订单号图号（如 TJ20260926-1090RH-01），返单、加做、改版时能对得上版本，不会拿错图下料。
下单到拿图，四步，中间不用等人
没有"先联系客服问价"这一步。价格和时间都写在上面，直接下单就行。
下单并付款
填张数、选是否加急、留手机号，支付宝或微信扫码付。订单号当场显示，也发到你手机上。
提交齿轮参数
付款后页面自动弹出参数表。十几项里只有齿轮类型、模数、齿数、内孔是必填，其余不懂可以留空。
我们出图
按参数建齿形、出 DXF 与 PDF，完成后上传到你的订单里。参数有疑问会先联系你确认，不闷头画。
自己下载
进订单页，凭订单号（或下单手机号）看进度、下图纸。不用注册，也不用加微信。
出的图长什么样

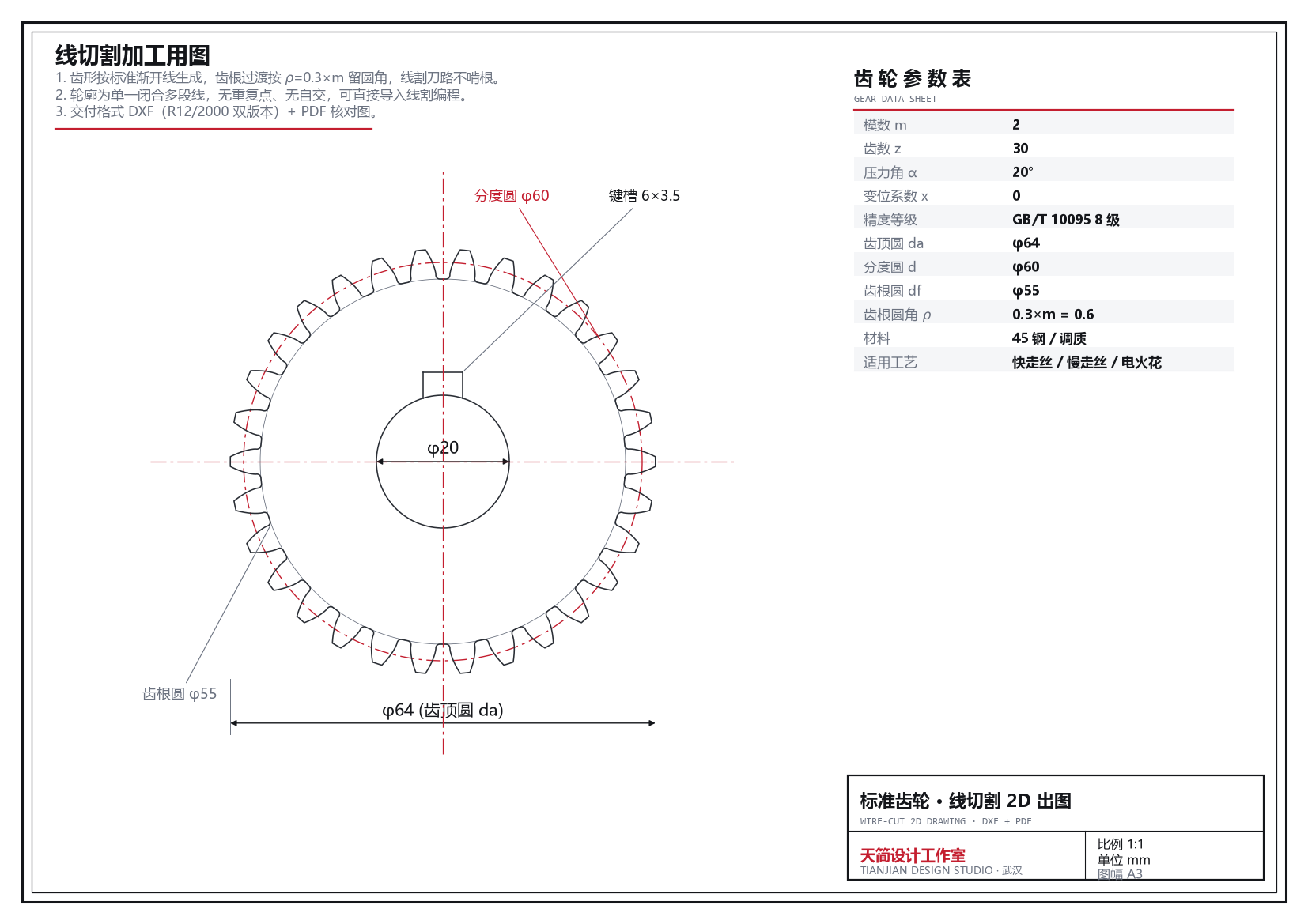

下面是按真实参数生成的示例：模数 2、齿数 30、压力角 20°、变位系数 0 的标准直齿圆柱齿轮，齿顶圆 φ64、分度圆 φ60、齿根圆 φ55，内孔 φ20 带 6×3.5 键槽。点图可放大看细节。
这张图上的每个数从哪来
- 齿顶圆 da = 64：按 m × (z + 2) = 2 × 32 算出来，是整个齿轮的最大外径，线割下料按它留余量。
- 分度圆 d = 60：m × z = 2 × 30，啮合计算与齿厚测量的基准圆，图上用点划线标出。
- 齿根圆 df = 55：m × (z − 2.5) = 2 × 27.5，齿槽底部的位置，齿根过渡圆角从这里起。
- 齿根圆角 ρ = 0.6：0.3 × 模数。别小看这一个数——齿根画成尖角，切完就是应力集中点，齿轮上载荷先从这儿裂。
- 内孔 φ20 + 键槽 6×3.5：按你报的轴径和键规格画，配合公差（如 φ20H7）在图上标死。
这三个直径数之间存在固定的换算关系，我们用齿轮公式交叉验算过才会出图。你报的尺寸如果互相矛盾（比如齿顶圆和模数齿数对不上），我们会先跟你确认，不会照着错的数画下去。
在线出图，客户最常问的
Q不知道模数和齿数，能下单吗？
能。模数一栏填「按中心距反推」之类的字样，然后在备注里写清齿顶圆直径、齿根圆直径、内孔、齿宽，或直接发张清晰照片。我们用齿顶圆和中心距反推模数齿数，把推算结果发给你确认，确认无误再出图，不确认不出。
Q加急怎么算？什么时候能用？
单价翻倍、出图时间减半，50 张以内都能加急。下单页勾上「加急」后，单价、总价和交期会实时变化，看得见了再付款。超过 50 张的批单排产时间压不下去，只能详谈。
Q图的单位是毫米吗？线切割机床能直接读吗？
是，单位 mm，1:1 实数绘制，不做任何缩放。交付的 DXF 轮廓闭合、无重线、无断点，可直接导入快走丝、慢走丝、电火花成型机的编程软件；激光切割、水刀、等离子也是同一份文件。
Q齿根圆角是怎么处理的？为什么强调这个？
齿根一律按 0.3 × 模数 留过渡圆角，不画成尖角。齿根尖角在热处理后本身就是裂纹源，线割走丝也容易在拐角处烧丝、留下切割痕迹。这个系数是我们的固定做法，不用你特别交代。
Q需要注册账号吗？付款安全吗？
不需要注册。查进度填订单号或下单时的手机号都行，填一个就能查，不收验证码以外的任何信息。付款走支付宝或微信扫码（金额和订单号自动带好），或者转给客服收款码；我们全程不接触你的银行卡信息。
Q出完图发现参数填错了，想改怎么办？
在订单页留言或微信说明即可。原参数笔误、漏填键槽这类小改，我们直接改，不另收费。如果要换成另一套齿形参数（模数齿数变了），等于重画一张，按新单计费。
Q能开发票、能签合同吗？
可以。需要发票或采购合同，在下单备注里写明抬头、税号与联系方式，或者微信说一声，我们线下补给你。签保密协议也可以。
Q数量很大，比如整套齿轮、整机配套，也是这个价吗？
51 张起自动降到 75 元 / 张，下单页按总张数直接算，不用申请。要是几十上百张的长单，出图时间需要单独排，下单后我们联系你确认周期；这种情况下微信直接聊更快。
现在就能下第一张图，88 元
填张数、扫码付款、填齿轮参数，剩下的交给我们。出图后凭订单号自己下载，不用等谁回复，也不用加任何人微信。不确定参数怎么填，就先下单，参数表里的备注写清楚我们来问你。
参数拿不准、或者量大要谈，微信直接聊
拍张旧齿轮的照片，或者把齿顶圆、内孔、齿宽报过来，我们判断该出什么图、要不要先反推参数，48 小时内回复。签保密协议没问题。
